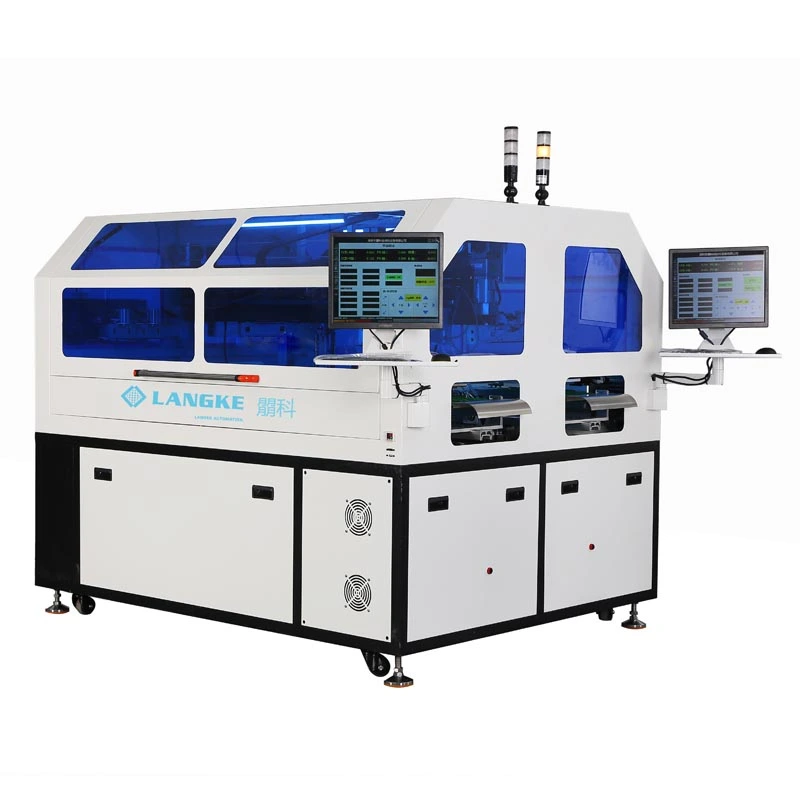

dual lane roll to roll solder paste printer machine for wireless led strip light

钢网尺寸 Stencil size

1400*400mm

钢网网框厚度 stencil frame   thickness

25-40mm

PCB-尺寸 PCB Size

无限长*250mm no   limitation*250mm

PCB-厚度 PCB thickness

0.05-1.2mm

传输高度 transport heigh

900±100mm

送板速度 transport   speed

500mm/s（可软件设置 Adjustable）

进板方向 transport direction

左→右，右←左（设备两边印刷）L-R/R-L (should be confirmed   before shipping)

进板方式 transport method

模组拖拽+伺服辊轴 Drag by module   + servo roller

联机方式 connection   method

进板位置和出板位置均为本机感应信号 signal

PCB支撑方式 pcb supporting   method

高平整度铝板（6061）high flatness aluminum plate(6061)

PCB夹紧方式 pcb clamping   method

气缸压紧+伺服扭矩张紧（实时更新张紧力度）cylinder+ servo   torque tensioning (update tension strength in real time)

印刷头 printing head

气缸（可调行程：0-50mm）Cylinder (adjustable stroke:   0-50mm)

刮刀速度 scraper speed

10-200mm/sec

刮刀类型 scraper type

快拆式钢片刮刀（角度45°） Detachable   steel blade scraper(Angle 45°)

清洗方式 cleaning   method

可设定次数提醒人工清洗 can be set in   a certain number of printing to remind manual cleaning

相机纠偏范围 camera   scanning range

±5mm

重复定位精度 repeated   positioning accuracy

±0.02mm

印刷精度 printing   accuracy

±0.05mm

印刷周期 printing cycle

≤16sec

操作系统 operation system

Win7

换线时间 time for changing   line

≤5min

主供气源 air pressure

5-6Kgf/cm²

主供电源 power

AC220V±10%,50/60Hz，2.5KW

控制方式 control method

PC+汇川运动控制CPU

外形尺寸（不含三色灯） Dimension

L2200×W1800×H1650（mm）
